如何區(qū)分氨綸包芯紗、氨綸合捻線和氨綸包覆紗？
氨綸是一種高彈性纖維，用少量氨綸纖維與其他成 了一定的規(guī)模。纖維混合使用，制織出的彈力織物可用于緊身內(nèi)衣、襯衫 、運(yùn)動(dòng)服 、牛仔服 、休閑服等服裝 ，深受消費(fèi)者的青睞 。

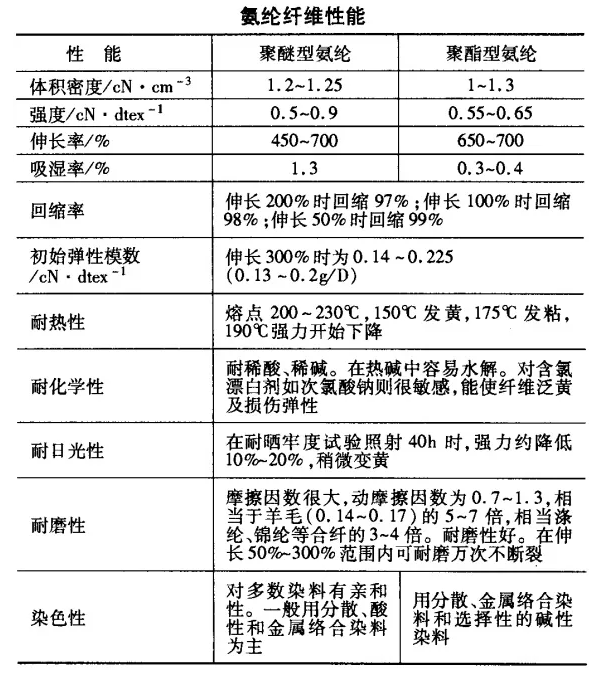

氨綸纖維鏈結(jié)構(gòu)中軟鏈段部分有聚酯、聚醚兩種類型 ，分為聚酯型氨綸和聚醚型氨綸。一般聚醚型氨綸較聚酯型氨綸玻璃化溫度低 ，彈性好。
氨綸可以以裸絲的形式直接用于織造彈力織物，也可將裸絲加工成一定形式 的彈力紗線后再用于織造彈力織物。其中最為廣泛的有三種形式 ：氨綸包芯紗、氨綸合捻線和氨綸包覆紗。

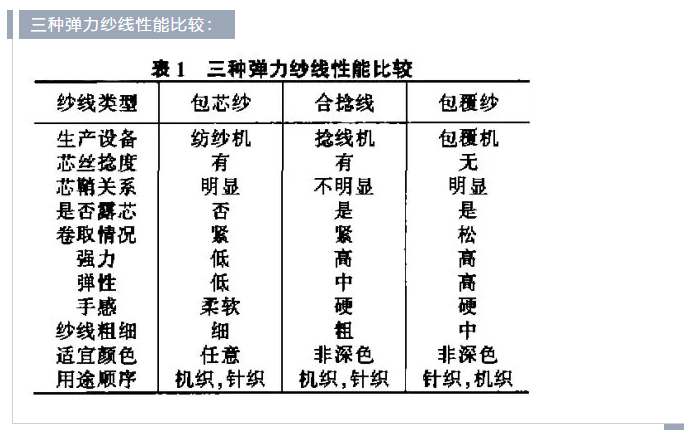

三種彈力紗線的加工原理不同，決定了其纖維結(jié)構(gòu)差別較大，這是影響紗線性能的根本所在。氨綸包芯紗可通過環(huán)錠紡、渦流紡、靜電紡等方法紡制 ，使用最廣泛的是環(huán)錠紡法。氨綸合捻線又叫合股線 ，它是利用捻線機(jī)經(jīng)過改裝后而加工的。氨綸包覆紗是在具有空芯錠子的專用設(shè)備上加工的，用一只空芯錠子時(shí)做單層包覆，用兩只時(shí)做雙層包覆。

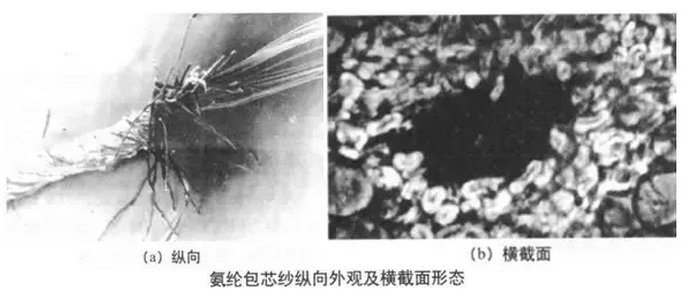

氨綸包芯紗是以氨綸絲為紗芯，外包 一種或幾種非彈力的短纖維而紡成的紗線。包芯紗的芯絲被外纖維包圍其中，兩者結(jié)合較為緊密芯絲與外包纖維具有相同的捻度。
它具有三個(gè)顯著的特點(diǎn)：一是具有與外包纖維(棉 、毛、滌，棉等 )同樣的手感和外觀 ，由天然纖維組成的外鞘吸濕性好 ；二是彈性好 ；三是彈性百分率能控制在 20％以下。
氨綸包芯紗與其他彈力紗線相 比有一個(gè)顯著的特點(diǎn)是紗線在緊張拉伸 的狀態(tài)下芯絲不外露。因此，染色效果好 ，宜做包括深色在內(nèi)的各種顏色的產(chǎn)品。
與其他類型的彈力紗線相比，包芯紗的強(qiáng)力相對較低。一般情況下 ，單紗強(qiáng)力只相當(dāng)于同規(guī)格外包纖維單獨(dú)成紗時(shí)的 80％~90％。包芯紗首先斷裂的是外包纖維，外包纖維所形成 的強(qiáng)力即是包芯紗的強(qiáng)力。氨綸絲是一根低強(qiáng)高伸的長絲 ，它在包芯紗 內(nèi)無助于紗線的強(qiáng)力 ，反而破壞了纖維之間的抱合力 。因此，氨綸含量越高 ，包芯紗的強(qiáng)力越 低。
氨綸合捻線是把有伸縮彈性的氨綸絲邊牽伸邊和兩根無彈性的紗并合加捻而成。若把這種紗線退解 ，邊使張力緩和邊對整個(gè)紗線加上較輕 的沖擊 ，使各紗之間相互移動(dòng)至穩(wěn)定狀態(tài) ，結(jié)果氨綸絲進(jìn)入紗芯中，其他無彈性的紗則成為外包層 ，從而具有相應(yīng)的外觀和手感。
該種紗線氨綸絲與外層紗具有相同的捻度，在張緊狀態(tài)下 ，氨綸絲與其他紗之問并無明顯的芯鞘關(guān)系 ，而是互相捻繞的關(guān)系。因此紗線在張緊狀態(tài)下氨綸絲外露。由于氨綸絲與其他無彈性紗的著色性能不一致，易造成色花色差，因此不宜做深色產(chǎn)品。
氨綸彈力合捻線有以下優(yōu)點(diǎn)：一是氨綸絲能與各種紗線或長絲配合 ；二是適合小批量多品種生產(chǎn) ，甚至一臺捻線機(jī)可同時(shí)加工幾個(gè)品種類型；三是可根據(jù)產(chǎn)品用途確定彈性 ；四是能配合使用與面料一致的外包層紗 ，使制品的外觀與面料的原料一致，并在染色后達(dá)到同一色相。
彈力合捻線的強(qiáng)力，就是與氨綸絲配合的非彈力紗線的強(qiáng)力。因此較同規(guī)格氨綸包芯紗的強(qiáng)力高 。
彈力合捻線中氨綸絲與其他非彈力紗線之問的抱合程度低于氨綸包芯紗中氨綸絲與外纖維之問的抱合程度，因此 ，合捻線的彈性高于包芯紗。

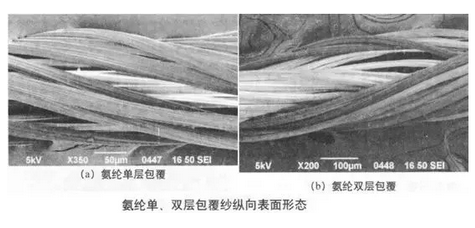

包覆紗又稱包纏紗 ，包覆紗與其他彈力紗線的最明顯區(qū)別之一是芯絲無捻度。包覆紗中氨綸絲與外包層之間的芯鞘關(guān)系明顯 ，但芯絲與外包層之間的抱合程度明顯低于包芯紗和合捻線，因此其彈性高于前兩者。伸長可達(dá)200％ (雙 包紗)，在高彈織物中可獲得 50％左右的彈性 。
包覆紗在張緊狀態(tài)下有露芯現(xiàn)象 ，因此也不宜做深色產(chǎn) 品。包覆紗的手感較包芯紗硬，包覆紗的強(qiáng)力就是外包層長絲或紗線的強(qiáng)力 ，因此比同規(guī)格包芯紗的強(qiáng)力高。
從包覆紗的加工過程可知 ，包覆紗為松弛卷繞，卷取率根據(jù)用途 的不同一般范圍是60％~95％。這一點(diǎn)有別于包芯紗和合捻線 ，對織造工藝參數(shù) 的影響較大。
按彈力大小分類
各公司規(guī)定標(biāo)準(zhǔn)不一 。杜邦公司的標(biāo)準(zhǔn)如下 。
(1)高彈織物 ：具有高度伸長和快速回彈性。其拉伸率(即彈性)為 30％-50％時(shí)，回復(fù)率減弱小于 5％～ 6％ ，主要作滑雪服 、游泳衣 、婦女胸衣、運(yùn)動(dòng)服等。
(2)中彈織物 ：也稱舒適彈性織物。其拉伸率為20％ ~ 30％時(shí) ，回復(fù)率減少小于 2％-5％，主要作日常衣著和室內(nèi)裝飾用品。
(3)低彈織物 ：又稱一般彈力織物。通常為低比例氨綸彈力紗織物，其拉伸率小于 20％。適用于一般衣著 ，如男女襯衫 、外套 、工作服等。
按彈性方向分類
可分為3種：經(jīng)向彈性 、緯向彈性和經(jīng)緯彈性。
機(jī)織彈力織物一般以氨綸包芯紗、氨綸包覆紗 、氨綸合捻線為原料 ，與其他紗線交織成織物 。
針織彈力織物一般采用氨綸絲與錦綸絲 、滌彈絲在經(jīng)編機(jī)和緯編機(jī)上織造 ，織物彈性較高，適做體操服、游泳衣、婦女胸衣等 ，穿著體形優(yōu)美。
來源: 網(wǎng)絡(luò)
本站整理編輯
